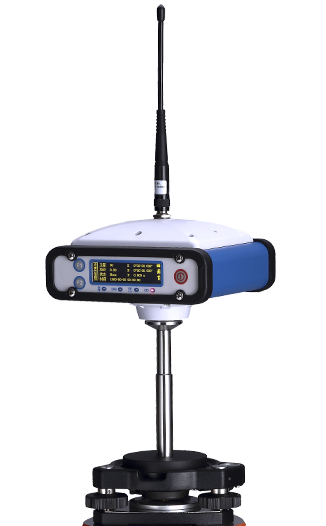

思拓力S6全星系集成RTK GNSS 系統(停產)
ONE01
快速初始化
S6 采用全星系設計,支持接收北斗、GPS、Glonass、Galileo、QZSS等衛星系統信號,內置Trimble BD970高精度多星主板;更多的衛星,高效的解算,有助于在房角、樹邊等困難環境下工作,快速完成初始化。
TWO02
多種作業方式選擇
S6 整機高度集成一體化,內置3.5G網絡模塊、收發一體電臺,無論使用網絡還是電臺進行工作,無需任何電纜線;同時配備高分辨率、高亮、OLED屏,友好的人機交互有利于用戶更好的操作設備,查看設備信息,提升作業的效率。
THREE03
可靠的高精度
S6 采用全鋁合金屏蔽罩設計,采用集成芯片,將GNSS天線、電臺、網絡模塊等高度集成在一起,接收機內部干凈整潔;嚴謹?shù)纳a(chǎn)加工工藝和嚴格的質量鑒定流程,使得天線的相位精度整體優于2mm,為測量精度提供可靠保障。
FOUR04
測量數據萬無一失
進行RTK作業時,S6將測量的數據同時存儲在手簿和GNSS接收機中,測量數據進行雙重備份,當手簿中的測量數據出現問題或手簿丟失時,測量數據仍然不會丟失,確保您的測量成果萬無一失。
FIVE05
邊測量,邊控制
S6配置專業的Surpad軟件,軟件獨特的移動基準站技術,邊測量邊控制,測量數據自動校準功能,實時校準,實時更新。
SIX06
全星系:BDS、GPS、Glonass、Galileo
S6全面支持北斗、GPS、Glonass、Galileo、QZSS等衛星系統信號,用戶在房角、樹邊等搜星條件不好的地方能更快的進行RTK作業,提前預研的多星雙頻天線,確保用戶可輕松實現自行免費升級伽利略等衛星系統,無需返廠,保證用戶的設備實時處于新的狀態。
SEVEN07
全兼容:全球網絡與主流電臺
網絡制式:內置3.5G網絡通訊模塊,標配WCDMA,兼容GPRS,可定制CDMA2000。
CORS系統:兼容包括VRS、MAX、以及各種單基站CORS系統。
電臺:兼容國內外各品牌RTK產品。
網絡:兼容國內各主流品牌RTK產品。
EIGHT08
內置5W電臺10公里10小時
S6內置5W高品質收發一體電臺,即可實現半徑10公里范圍作業,集成12000mAh大容量電池和低功耗設計,使得內置電臺基準站連續工作可達10小時;最大限度滿足用戶全天候、大范圍外業測量的需要。
NINE09
真正工業級防護
每臺出廠的設備,都經過嚴格的高低溫、防水防塵、防震防跌、防靜電測試,抗2米隨桿跌落(混凝土硬地),工作溫度區間可達(- 30℃~+65℃)。
TEN10
工業級手簿P9
S6 配備工業級采集手簿P9。全新設計的P9,較上一代產品運行效率提高30倍以上。全鍵盤、IP67防護等級;CORTEX A8處理器主頻1GHz;DDR3內存;3.7英寸Blanview二代顯示屏,480×640分辨率;內置500萬像素?cái)z像頭;單塊3400mAh智能電池支持10小時作業。內置U-blox8多星GNSS芯片(采集型)。
ELEVEN11
S6儀器清單
兩臺S6接收機
一套P9手簿
兩根3G通訊天線
兩根UHF通訊天線
通訊電纜
兩個接收機充電器
對中桿和手簿托盤
基座對點器
量高片和鋼卷尺
光盤和說明書
兩個儀器箱
- 全集成、全兼容的S6 plus是思拓力產品工程師智慧的結晶,基于工業級硬件平臺和優良的生產制造工藝,嚴格的產品質量控制體系,使得產品通過CE、FCC等多項認證,品質得到全球各地用戶的認可。 S6 plus采用全星系設計,內置高精度主板、高品質收發一體電臺和3.5G網絡通訊模塊,整機高度集成一體化,配置工業級的P9手簿,內置專業的Surpad軟件,在工程測量、電力勘測、屬性采集等方面都能充分滿足用戶的測量需求。不僅如此,當使用電臺進行工作時,S6只需內置電臺,即可實現半徑10公里范圍作業,作業時間可達10小時。當使用網絡進行工作時,思拓力公司提供專業免費的服務器供用戶傳輸數據,作業半徑超過30公里。此外,無論使用網絡還是電臺進行工作,S6 plus都可兼容其它常見品牌的RTK產品,大大提升了用戶儀器資源配置的靈活性。
產品型號
S6 plus
衛星系統
北斗+GPS+GLONASS+ Galileo
跟蹤特性
通道數
220
GPS
L1 C/A,L2E,L2C,L5
GLONASS
L1 C/A, L1P, L2 C/A(僅GLONASS M), L2P
BDS
B1,B2,B3
GIOVE-A
L1 BOC, E5A, E5B, E5AltBOC1
GIOVE-B
L1 CBOC, E5A, E5B, E5AltBOC1
SBAS
WASS、MSAS、ENGOS、QZSS
性能指標
靜態測量平面精度
±(2.5mm + 1ppm)RMS
靜態測量高程精度
±(5mm + 1ppm)RMS
RTK測量平面精度
±(10mm + 1ppm)RMS
RTK測量高程精度
±(20mm + 1ppm)RMS
SBAS定位(典型)
平面精度 <1m 3DRMS
高程精度 <5m 3DRMS
初始化時間
<10s
初始化可靠性
>99.99%
環境指標
工作溫度
- 30℃~+65℃
存儲溫度
- 40℃~+80℃
防水防塵
IP67
跌落
抗2米隨桿跌落(混凝土硬地)
防水
水下1米浸泡(30分鐘)
濕度
抗100%冷凝
內存及數據
內置存儲
4G
差分輸出
RTCM2.3,RTCM3.0,RTCM3.1,RTCM3.2 CMR,CMR+
GNSS天線特性
內部集成四饋點微帶天線,零相位中心,內置多路徑抑制板
無線通訊
藍牙
內置,V2.0 Class2
網絡通訊
內置WCDMA 3.5G 網絡通訊模塊;可定制
CDMA2000 3G網絡通訊
通訊協議
TrimTalk與國際品牌電臺互通,可定制與各品牌國內主機互通
UHF電臺
內置收發一體
2W/5W(可調)
外置發射
5W/35W(外置電臺為選配)
工作頻率
410-470MHZ
物理及電源特性
顯示屏
256×64高亮度OLED顯示屏,輕薄省電,響應速度快,耐低溫
使用時間
24小時(靜態模式),10小時(內置5W電臺發射);12小時(網絡模式基站發射)
尺寸
15.5cm×15.5cm×9.8cm
重量
2kg
電池容量
12000mAh
按鍵
3個
工業級手簿P9
操作系統
Windows Mobile 6.5
硬件平臺
AM335X 1GHz
板載內存
RAM:512MB DDR3 板載內存4G(可定制32G)
顯示屏
3.7英寸Blanwiew TFT半透半反屏,480*640VGA 分辨率
電池
7.2V/3400mAH 單塊10小時工作時間
防塵防水
IP67
工作溫度
- 40℃~+80℃
存儲溫度
- 30℃~+70℃
跌落
抗1.2米跌落(混凝土硬地)
攝像頭
500萬像素自動對焦
通訊
Wi-Fi/藍牙/USB OTG(直連U盤)/3.5G網絡/通話
以上技術參數以實際產品為準,如有變更,恕不另行通知。
- S6-1+1標配:兩臺S6接收機、 一套P9手簿、 兩根3G通訊天線、 兩根UHF通訊天線、 通訊電纜、 兩個接收機充電器、 對中桿和手簿托盤、 基座對點器、 量高片和鋼卷尺、 光盤和說明書、 兩個儀器箱、
